Que signifie SDR dans Pipe ? Un guide complet

Que signifie DTS ?

DTS signifie Rapport dimensionnel standard , et c'est l'une des premières spécifications qu'un ingénieur vérifie lors de la sélection de tuyaux en plastique pour un projet. Le nombre vous indique le rapport entre le diamètre extérieur d'un tuyau et son épaisseur de paroi, qui à son tour détermine la pression que le tuyau peut supporter en toute sécurité. Un tuyau marqué SDR 11, par exemple, a un diamètre extérieur qui correspond à onze fois son épaisseur de paroi minimale.

Le terme apparaît constamment dans les spécifications des canalisations d’eau, de gaz, d’égouts et industrielles, en particulier pour les canalisations sous pression en PEHD et en PVC. Les fabricants produisant un gamme complète de produits de tuyaux en PEHD indique généralement le SDR ainsi que le diamètre du tuyau et la classe de pression, car les trois valeurs définissent ensemble ce pour quoi le tuyau est conçu.

Comment le DTS est calculé

La formule derrière le SDR est simple :

SDR = Diamètre extérieur ÷ Épaisseur de paroi minimale

Prenez un tuyau d'un diamètre extérieur de 4,5 pouces et d'une épaisseur de paroi minimale de 0,409 pouce. Divisez l'un par l'autre et le résultat est 11, le tuyau est donc classé comme SDR 11. Changez l'épaisseur de la paroi à 0,265 pouces sur ce même diamètre et le SDR grimpe à 17. Rien dans le diamètre extérieur n'a changé - seul le mur l'a fait, et cette seule variable est ce que capture le numéro SDR.

Pourquoi le SDR est important pour les performances des canalisations

Le SDR n'est pas seulement une étiquette dimensionnelle : c'est un indicateur direct de la pression interne qu'un tuyau peut supporter. La relation va dans une direction claire : un nombre SDR inférieur signifie une paroi plus épaisse par rapport au diamètre du tuyau, et une paroi plus épaisse supporte une pression plus élevée. Un nombre SDR plus élevé signifie une paroi plus fine, une capacité de pression plus faible et généralement un tuyau plus léger et moins cher.

C'est pourquoi deux tuyaux de diamètres différents mais du même SDR ont la même pression nominale, à condition qu'ils soient fabriqués dans le même matériau. Un tuyau en PEHD SDR 11 de 2 pouces et un tuyau en PEHD SDR 11 de 12 pouces sont tous deux conçus pour la même pression de service, car le rapport paroi/diamètre reste constant. Cette cohérence fait partie de ce qui fait tuyau en polyéthylène haute densité pour la distribution d'eau facile à spécifier dans un système avec des tailles de tuyaux mixtes.

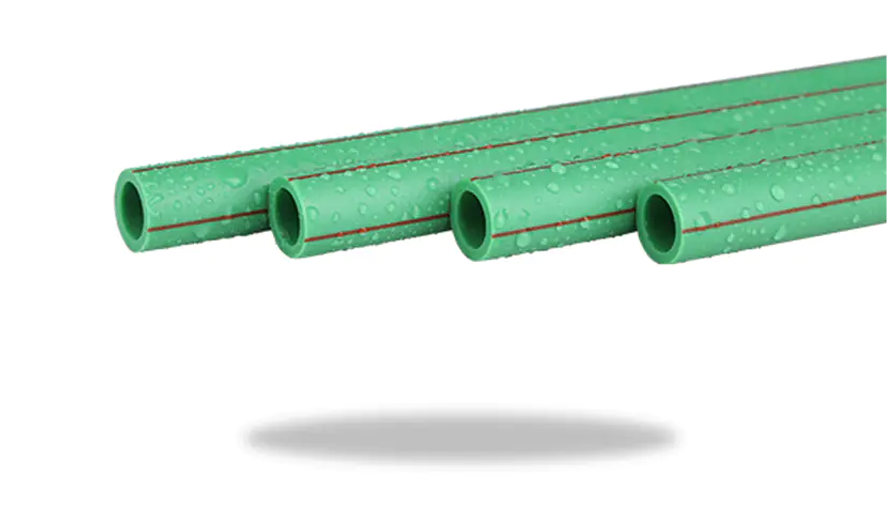

L'épaisseur de paroi déterminée par le SDR affecte également la rigidité. Un tuyau avec un SDR inférieur résiste mieux à la déflexion sous la charge du sol et du trafic qu'un tuyau à paroi mince et à SDR élevé, ce qui est important pour les installations enterrées. La même logique s'étend à d'autres systèmes de tuyauterie en plastique : résistance mécanique et résistance à la compression du tuyau PPR suit une relation comparable entre l’épaisseur de la paroi.

SDR vs DR : quelle est la différence

SDR et DR sont calculés de la même manière et décrivent la même relation physique, mais ce ne sont pas des termes tout à fait interchangeables. DR (Dimension Ratio) s’applique à tout rapport entre le diamètre extérieur et l’épaisseur de la paroi. Le SDR fait spécifiquement référence aux ratios qui correspondent à une série de nombres standardisés définis par l'ANSI : 9, 11, 13,5, 17, 21, 26 et 32,5. Chaque niveau supérieur à cette série représente une réduction d’environ 20 % de l’épaisseur de la paroi par rapport à celui qui le précède.

Certaines normes de canalisations utilisent des rapports dimensionnels qui ne correspondent pas à cette série. Les tuyaux en PVC AWWA C900, par exemple, sont produits en DR 14, DR 18 et DR 25, des valeurs choisies pour atteindre des classes de pression spécifiques plutôt que pour suivre la progression ANSI. Ces tuyaux sont correctement appelés tuyaux DR, et non tuyaux SDR, même si les calculs sous-jacents sont identiques. Dans la conversation quotidienne, les deux termes sont utilisés de manière vague, mais la distinction est importante lors de la rédaction de spécifications ou de la comparaison de tuyaux avec différents matériaux plastiques, de la même manière. Les tuyaux en PEHD se comparent aux tuyaux en PVC et en acier en force et en flexibilité.

Valeurs DTS communes et leurs applications

Toutes les valeurs DTS ne conviennent pas à tous les travaux. Les nombres inférieurs vont là où la pression est la plus élevée ; des nombres plus élevés vont là où la charge est plus légère ou inexistante.

Le SDR 11 est particulièrement largement utilisé car il équilibre la capacité de pression avec le coût des matériaux, et il s'agit de la norme pour de nombreuses canalisations de distribution de gaz naturel ainsi que pour de nombreux Produits de canalisations en PEHD conçus pour la distribution de gaz . En revanche, les tuyaux classés SDR 26 ou 32,5 apparaissent dans un drainage alimenté par gravité où la pression interne est minime et où la priorité est la rentabilité plutôt que la résistance à l'éclatement.

Comment choisir le bon DTS

La sélection du SDR commence par la pression de service que le tuyau doit gérer, y compris toute tête d'élévation du système. À partir de là, quelques autres facteurs poussent généralement le choix vers un nombre inférieur ou supérieur.

• Surpression due au cyclage de la pompe, à la fermeture d'une vanne ou à l'utilisation d'une bouche d'incendie, qui peut temporairement dépasser la pression en régime permanent
• Méthode d'installation : le forage directionnel et l'éclatement des tuyaux appliquent une contrainte de traction qui nécessite souvent une paroi plus épaisse que celle requise par la pression nominale seule.
• Température de fonctionnement, puisque les pressions nominales des tuyaux en plastique sont basées sur une température de référence standard et diminuent à mesure que la température augmente
• Chargement externe dû à la profondeur d'enfouissement, aux conditions du sol et à la circulation, qui affecte la rigidité annulaire dont le tuyau a besoin

Selon le Conseils techniques du Plastics Pipe Institute sur les rapports dimensionnels du PEHD , l'adaptation du SDR à la pression et aux conditions d'installation (et non à la pression seule) est ce qui permet à un système de tuyauterie de fonctionner pendant toute sa durée de vie. Obtenir le SDR dès le départ évite des inadéquations coûteuses avec les raccords et les équipements de fusion sur toute la ligne, puisque les joints, les accouplements et les outils de soudage sont tous construits autour d'une gamme SDR spécifique. Pour un aperçu plus large de la place de ces notes dans la sélection globale des tuyaux, voir le avantages et domaines d'application des tuyaux en polyéthylène haute densité .
