Pourquoi les systèmes de tuyauterie ont besoin d'étiquettes claires

Entrez dans la plupart des salles mécaniques et vous trouverez plusieurs conduites côte à côte, souvent de tailles et de couleurs similaires. Sans étiquette, il n'y a aucun moyen de distinguer une conduite d'eau potable d'une conduite d'air comprimé ou un drain d'un tuyau d'alimentation simplement en le regardant. Cette ambiguïté transforme la maintenance de routine en conjectures.

Les conséquences ne sont pas toujours dramatiques, mais elles s'additionnent. Un technicien isole la mauvaise ligne lors d'un arrêt, un entrepreneur connecte un nouvel équipement au mauvais service public ou un intervenant d'urgence perd du temps à déterminer ce qui passe réellement par un tuyau avant de passer un appel. L'étiquetage élimine ces incertitudes en un coup d'œil, c'est exactement pourquoi il est traité comme une mesure de sécurité de base plutôt que comme une touche finale facultative.

Le cadre ANSI/ASME A13.1

Aux États-Unis, l'étiquetage des canalisations est régi par la norme ANSI/ASME A13.1, qui définit un système commun pour identifier le contenu des canalisations hors sol et les dangers que ce contenu présente en cas de rejet. La norme n'est pas légalement obligatoire en soi, mais l'OSHA la référence comme le système reconnu pour l'identification des canalisations, de sorte que la plupart des installations la traitent par défaut.

La version actuelle organise le contenu des tuyaux en catégories de couleurs : les matériaux inflammables, les fluides combustibles, les substances toxiques ou corrosives et les matériaux sûrs ou peu dangereux comme l'eau et l'air comprimé ont chacun leur propre famille de couleurs. Selon Le propre résumé de l'ANSI de la révision 2023 , la norme couvre également le libellé des légendes, la taille des lettres, l'emplacement et la manière de gérer les canalisations abandonnées, même si elle ne couvre pas les canalisations ou les conduits électriques enterrés.

Ce qu'une étiquette conforme devrait inclure

Une étiquette de canalisation utile fait bien plus que simplement nommer ce qu'il y a à l'intérieur. Au minimum, il faut une légende décrivant le contenu – des mots simples comme « Eau froide » ou « Air comprimé » plutôt qu'un code qu'une seule personne sur place comprend. Viennent ensuite les flèches directionnelles, indiquant dans quelle direction le fluide s'écoule afin qu'un technicien puisse tracer une ligne jusqu'à sa source sans ouvrir les murs ou les plafonds.

Pour les canalisations transportant des éléments dangereux, des détails supplémentaires sont importants : température, pression ou pictogramme de danger, le cas échéant. La taille du texte s'adapte au diamètre du tuyau afin que l'étiquette reste lisible à une distance de marche normale et son placement suit un modèle prévisible : près des vannes, là où les tuyaux traversent les murs, et à intervalles réguliers le long de longues lignes droites. Rien de tout cela n’est compliqué en soi, mais sauter un seul élément est généralement le point où les programmes d’étiquetage échouent.

Étiquetage par matériau de canalisation et service

Les principes d'étiquetage restent les mêmes pour tous les matériaux, mais le service pour lequel le tuyau est conçu détermine ce qui figure sur l'étiquette et à quel point il est essentiel de bien le faire. Une ligne construite comme Tuyau PPR conçu pour les systèmes d'eau potable est généralement étiqueté avec une bande verte ou bleue et une légende « Eau potable », la distinguant clairement des conduites d'eau non potable ou de traitement qui pourraient traverser le même espace mécanique.

Lorsque l'hygiène constitue une préoccupation particulière — hôpitaux, industries agroalimentaires, immeubles multirésidentiels — certains installateurs précisent Tuyau antibactérien PPR , et cela vaut la peine de l'indiquer sur l'étiquette ou dans la documentation d'accompagnement afin que les futures équipes de maintenance connaissent les spécifications du matériau, pas seulement son contenu. Du côté du PEHD, Tuyau en PEHD conçu pour la distribution d'eau suit le même code couleur de l'eau, tandis que Tuyau en PEHD conçu pour le service de gaz appartient à la catégorie de couleur des matériaux inflammables et nécessite un étiquetage visible et sans ambiguïté, car une conduite de gaz mal étiquetée comporte des enjeux bien plus élevés qu'une conduite d'eau mal étiquetée.

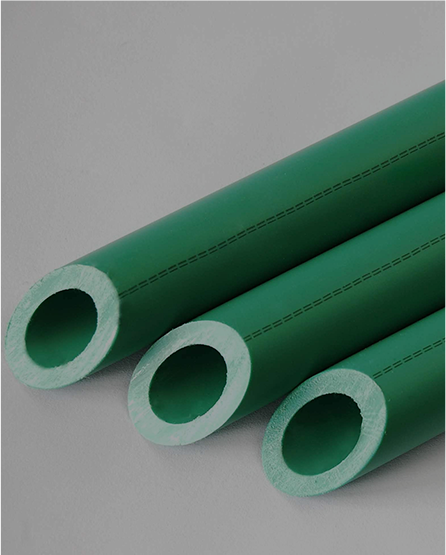

v2-43524002c

Étiquetage des raccords et des vannes, pas seulement des conduites droites

Il est facile de concentrer les efforts d'étiquetage sur de longues conduites visibles et d'oublier les raccords et les vannes intermédiaires, mais ce sont souvent les points où quelqu'un interagit réellement avec le système. Une vanne qui isole la mauvaise conduite lors d'un arrêt peut provoquer exactement le type d'accident que l'étiquetage est censé éviter. C'est pourquoi les étiquettes placées à l'emplacement des vannes sont aussi importantes que les étiquettes placées le long du tuyau lui-même.

Cela s'applique si le système utilise Vannes et raccords PPR ou le plus large gamme complète de raccords PPR utilisé pour acheminer, réduire ou embrancher un tronçon de canalisation. Chaque point de jonction est un endroit où la direction du flux ou le service peut changer, ce qui en fait un endroit naturel pour une légende et une flèche plutôt que de compter sur des étiquettes plus loin sur la ligne pour transmettre ces informations.

Garder les étiquettes précises au fil du temps

Un système d’étiquetage n’est utile que s’il reste à jour. Les tuyaux sont réacheminés, les systèmes sont réutilisés et les étiquettes appliquées lors de l'installation initiale peuvent se décolorer, se décoller ou simplement disparaître après des années de service. Des examens périodiques visant à vérifier l'état et l'exactitude des étiquettes permettent de détecter ces lacunes avant qu'elles ne se transforment en un casse-tête de maintenance ou un incident de sécurité.

Le choix des matériaux entre également en ligne de compte : la couleur et les marquages sur le tuyau lui-même peuvent renforcer ce qui est imprimé sur l'étiquette, ce qui explique en partie pourquoi pourquoi les tuyaux PPR sont disponibles en différentes couleurs vaut la peine d’être compris parallèlement aux normes formelles d’étiquetage. Lorsque la couleur du tuyau fait déjà allusion à son service, une étiquette endommagée ou manquante est moins susceptible de prêter à confusion, donnant aux installations une deuxième couche d'identification au-dessus des étiquettes elles-mêmes.
